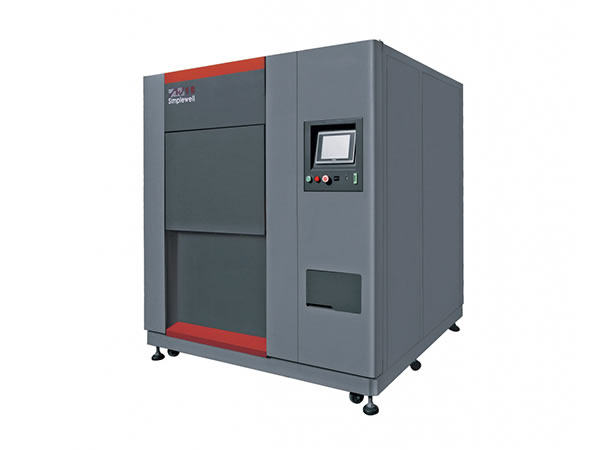

Camera di prova a shock termico a 3 zone

Applicazione della camera di prova a shock termico
La camera di prova a shock termico a 3 zone simula l’alta e bassa temperatura ed altri ambienti, ed è notevolmente usata per test d’affidabilità per vari prodotti elettronici, componenti e materiali.

Parametri Tecnici della camera di prova a shock termico a 3 zone
Modello KTS-41A KTS-41B KTS-41D KTS-71A KTS-71B KTS-71C KTS-110A KTS-110B KTS-110D KTS-301A KTS-301B KTS-3011D
Fascia di Temperatura +60 a +200°C +60 a +200°C +60 a +200°C +60 to +200°C
-40 a +0°C -55 a +0°C -65 a +0°C -40 a +0°C -55 a +0°C -65 a +0°C -40 a +0°C -55 a +0°C -65 to +0°C -40 to +0°C -55 to +0°C -65 to +0°C
Metodo di raffreddamento raffreddamento d'aria o acqua
Condizioni di recupero della temperatura Alta temperatura + 150℃ 30min
Temperaturaambiente 5 min
Bassatemperatura -40℃ 30min -55℃ 30min -65℃ 30min -40℃ 30min -55℃ 30min -65℃ 30min -40℃ 30min -55℃ 30min -65℃ 30min -40℃ 30min -55℃ 30min -65℃ 30min
Tempo di di recupero della temperatura -40℃ 30min -55℃ 30min -65℃ 30min -40℃ 30min -55℃ 30min -65℃ 30min -40℃ 30min -55℃ 30min -65℃ 30min -40℃ 30min -55℃ 30min -65℃ 30min
Dimensione interna(mm) W 240 410 650 970
H 460 460 460 460
D 370 370 370 670
Dimensione esterna (mm) W 1300 1300 1500 1500 1720 1720 2050 2050
H 1900 1900 1900 1900 1900 1900 1900 1900
D 1700 1800 1700 1800 1800 1900 2100 2200
Peso del campione 2.5KG 5KG 10KG 24KG
Alimentazione AC380±10% , trifase quattro cavi + filo di messa a terra, /AC220V /AC110 50Hz / 60HZ
Pressione dell'aria compressata 0.4 a 0.7MPa
Pressione dell'acqua 0.2 a 0.5MPa
Standard
GB/T2423.1-2008 controllo ambientale - Parte 2: Metodi di test - Test A: freddo
GB/T2423.2-2008 controllo ambientale - Parte 2: Metodi di test - Test B: caldo secco
GB/T2423.22-2002 controllo ambientale di prodotti elettrici ed elettronici - Parte 2: Metodi di test --Test N: Cambio di temperatura
GJB150.3-1986 Metodi di test ambientali per attrezzature militari -- Test d'alta Temperatura
GJB150.4-1986 Metodi di test ambientali per attrezzature militari -- Test di Bassa Temperatura
GJB150.5-1986 Metodi di test ambientali per attrezzature militari –test di shock termico

Il sistema e metodo di rilevamento hanno ottenuto un brevetto per la loro invenzione. Secondo le specifiche necessità del test, l’utente può controllare la forza di riscaldamento per ottenerlo rapidamente. La differenza di temperature può anche essere controllata accuratamente. La camera di test di shock termico KTS è caratterizzata da un riscaldamento rapido, una piccola differenza di temperatura ed un rilevamento ad alta precisione.

  • Regolatore Simplewell
  • Controllore logico programmabile Mitsubishi
  • intervallo di regolazione della temperatura e umidità

Configurazioni Opzionali
1. Deumidificatore rotante/ membrana polimerica, con la più bassa temperatura/ contenuto d’umidità di 5℃/5 %RH.
2. Porta in vetro temperato integrata, facile da muovere
3. Sistema di purificazione d’acqua, con funzione di rifornimento automatico
4. Registra, salva e stampa i dati del test
5. Umidificatore ultrasonico/ umidificatore a spruzzo d’alta pressione, fornisce una continua alta umidità a temperature estreme
6. Sistema di ventilazione d’aria secca, anti-condensa
7. Funzione di controllo a distanza, supportato su cellulare e computer

Attrezzature di raffreddamento

  • TECUMSEH compressore completamente integrato
  • BOCK compressore inverso
  • BITZER compressore metà integrato
